止水套管、预埋穿墙套管与柔性防水套管 选型、应用与定制加工全解析

在建筑工程、市政给排水、地下管廊、污水处理及工业管道系统中，管道穿墙、穿基础、穿楼板时的防水密封问题始终是施工难点。一旦处理不当，极易出现渗漏、返潮、管道腐蚀甚至结构安全隐患。止水套管、预埋穿墙钢性防水套管、大口径密闭柔性防水套管等产品，正是为解决这些穿越部位的防水与结构安全而设计。本文将围绕这几类防水套管的特点、适用场景以及定制加工要点进行系统说明。

一、止水套管：以止水环阻断渗水路径

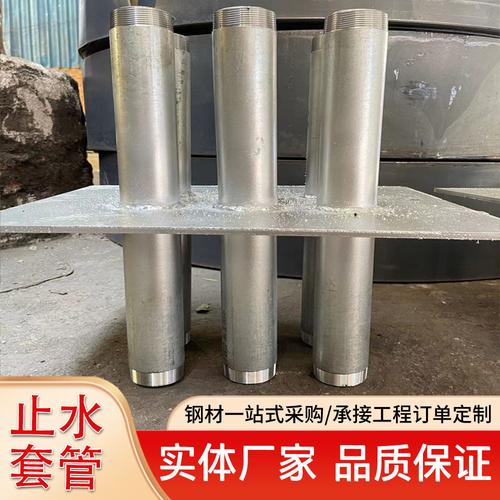

止水套管通常指在套管外壁焊接止水环（也叫止水翼环）的预埋件。其核心原理是：混凝土浇筑后，止水环与混凝土紧密咬合，延长水的渗透路径，从而有效阻断沿套管外壁的渗漏。止水套管多用于水池、地下室、人防工程、地下管廊等对防渗要求较高的部位。根据管道是否需要伸缩、振动补偿，又可分为刚性止水套管和柔性止水套管两类。

二、预埋穿墙钢性防水套管：结构稳固，适用无振动场合

钢性防水套管由钢管、止水环和翼环组成，预埋在墙体或基础中后，管道穿过套管，缝隙常用石棉绳、沥青麻丝或防水填料封堵。其特点是构造简单、强度高、造价较低，适用于管道无需补偿、无振动、无地震设防要求的穿墙部位，例如普通地下室外墙、蓄水池壁、消防管道穿墙等。需要注意的是，钢性套管不允许管道在套管内伸缩或产生较大位移，因此不宜用于有振动或需要热胀冷缩补偿的管道系统。

三、大口径密闭柔性防水套管：抗震、密封、可补偿

柔性防水套管在钢性套管基础上增加了橡胶密封圈、法兰压盖等柔性密封结构，能够适应管道因温度变化、地震或振动产生的轴向伸缩和微量横向位移，同时保持良好的密封性能。大口径密闭柔性防水套管则针对DN300以上甚至DN1000以上的大型管道穿越需求，具有更高的环刚度、更严密的密封设计和更强的抗渗能力。其典型应用包括：

• 市政给排水主干管穿越地下管廊或河岸；
• 污水处理厂大口径进出水管穿越池壁；
• 电厂、化工厂循环水管道穿墙；
• 地震设防区或软土地基中的管道穿越。

柔性套管通常分为A型、B型、C型等，区别在于密封结构、法兰形式和适用介质压力不同。选型时需综合考虑管径、介质压力、温度、位移量及墙体厚度。

四、可来图定制：非标尺寸与特殊工况的解决之道

实际工程中，墙体厚度、管径、介质、埋深、抗震等级千差万别，标准产品往往难以完全匹配。因此，“可来图做”成为防水套管采购的重要需求。专业厂家可根据用户提供的图纸或技术参数，定制以下内容：

1. 管径与长度：从DN15到DN2000以上，套管长度按墙厚加余量定制；
2. 止水环数量与位置：单环、双环或多环，按水压和防渗等级设计；
3. 密封形式：刚性填料密封、橡胶圈柔性密封、法兰压盖式密封；
4. 材质：碳钢、不锈钢、铸铁、双相钢等，适应腐蚀性介质；
5. 表面处理：防腐漆、环氧涂层、镀锌等；
6. 特殊附件：防水翼环、防渗法兰、加长套管、异径套管等。

来图定制时，建议提供以下信息：管道介质、工作压力、工作温度、墙体材质与厚度、安装位置、位移要求、防腐要求及执行标准。这样厂家才能准确设计并生产出既满足防水又满足结构安全的套管产品。

五、选型与安装要点

1. 分清刚性与柔性：无振动、无位移要求选钢性；有振动、抗震或需补偿选柔性。
2. 止水环必须满焊：三面满焊，确保不渗漏。
3. 预埋定位准确：套管应与墙体钢筋固定牢固，防止浇筑时偏移。
4. 密封封堵到位：刚性套管用防水填料+堵漏王+密封胶；柔性套管按厂家要求安装密封圈并均匀压紧法兰。
5. 大口径套管需加强：大管径柔性套管应有足够壁厚和加强环，防止变形。

六、

止水套管、预埋穿墙钢性防水套管、大口径密闭柔性防水套管虽然同属防水套管，但性能、适用场景和安装方式差异明显。正确选型是防水成功的第一步，而可来图定制则能更好地解决非标工况。无论是标准产品还是定制加工，都应选择具备生产资质、焊接工艺成熟、检测手段齐全的厂家，从源头保障穿墙管道的长期密封与结构安全。
